KHS GmbH
Bacs modulaires norme Europe de la série EMB – BITO fournit une série de bacs sur mesure
Notre client
En tant que fabricant international d'installations de remplissage et d'emballage pour l'industrie des boissons, alimentaire et non alimentaire, KHS GmbH occupe une position de leader dans la branche. Basée à Dortmund, la société KHS GmbH a réalisé en 2017 un chiffre d'affaires d'environ 1 137 millions d'euros avec 5 070 collaborateurs. KHS GmbH est une filiale à 100 % de Salzgitter AG. En plus des sites de production internationaux aux États-Unis, au Mexique, au Brésil, en Inde et en Chine, KHS est présent sur cinq sites allemands où est fabriqué l'ensemble du portefeuille de machines de remplissage et d'emballage. L'offre comprend en particulier des installations à haut rendement, mais aussi des solutions pour des débits plus faibles. La société KHS GmbH est reconnue comme un leader du marché et un fournisseur de produits et de services innovants, fiables et très efficaces, tels que des installations complètes clés en main, des machines individuelles, des transformations et, surtout, un service sur site disponible 24 heures sur 24 dans le monde entier.
Situation initiale et exigences du client
- KHS était à la recherche d'une nouvelle série de bacs pour ses sites de production en Allemagne.
- Grâce à un nouveau concept de bacs standardisés, le principe Kanban devait être mis en œuvre dans les domaines de la production, de l'assemblage et de la logistique, ainsi qu'entre les différents sites, et les flux de travail devaient être rationalisés.
- Pour le stockage de charges unitaires, KHS utilise déjà des rayonnages dynamiques colis BITO, les bacs devant utiliser entièrement la profondeur complète du couloir à galets de 1200 mm de long.
- Il fallait développer des bacs d'une longueur standard de 600 mm, avec des largeurs et des hauteurs diverses.
- Pour le montage des machines, KHS utilise un très grand portefeuille de pièces. Il faut donc stocker de nombreux articles de tailles différentes.
- Pour le stockage de pièces longues, qui sont fréquemment utilisées, on souhaite un bac en plastique efficace et peu encombrant.
- La hauteur des nouveaux bacs doit être entièrement utilisable pour le stockage de petites pièces, c'est pourquoi les bacs ne doivent pas avoir de poignées ouvertes.
- La préhension des pièces lors de la manipulation manuelle doit être optimisée. Bien que les bacs doivent être aussi étroits que possible, ils doivent être suffisamment larges pour que les pièces puissent être facilement prélevées à la main.
- Tous les bacs doivent être compatibles entre eux.
- Les bacs en plastique doivent pouvoir être gerbés sans problème et en toute sécurité sur les chariots nouvellement introduits par KHS, qui sont utilisés pour approvisionner la production au sein de l'usine et pour le transport entre les sites.
- Il est important que le contenu de chaque bac sur les chariots puisse être identifié d'un seul coup d'œil.
- L'ergonomie du poste de montage doit être améliorée.
- La prise en main doit également être particulièrement ergonomique, car des pièces lourdes jusqu'à 18 kg de charge interne doivent y être transportées.
- Une grande stabilité du fond du bac est nécessaire pour éviter que le fond ne fléchisse lors du stockage des pièces lourdes.
- Le passage aux nouveaux bacs se fera progressivement dans les autres usines.
Impressions de notre solution client
Résumé du projet
La solution BITO
Bacs modulaires aux dimensions européennes EMB
»BITO a fait construire son propre outil pour adapter la série de bacs gerbables EMB aux exigences de KHS.
Longueur standard de 600 mm, différentes largeurs
»Les bacs modulaires ont toujours une longueur de 600 mm. Les bacs existent dans les largeurs de 133 mm, 266 mm et 400 mm. Deux des bacs les plus étroits (133 mm) correspondent à la largeur du bac moyen (266 mm). Trois des bacs les plus étroits (133 mm) sont compatibles avec la version la plus large (400 mm). Un bac d'une largeur moyenne (266 mm) et un bac d'une largeur étroite (133 mm) correspondent à la largeur du bac de 400 mm. Toutes les largeurs du bac EMB sont disponibles dans les deux hauteurs de 142,5 mm et de 270 mm. Deux des bacs les plus bas (142,5 mm) correspondent à la hauteur d'un bac de 270 mm de haut.
Tailles compatibles au gerbage
» Les formats des bacs EMB ont été intelligemment conçus : Ils s'adaptent parfaitement à une palette norme Europe, à un rayonnage de 1 200 mm de profondeur et à un chariot à plateaux de 600 mm (beaucoup d'autres formats de bacs Kanban sur le marché ne sont pas aussi polyvalents).
Bonne préhension des pièces
» La faible largeur de 133 mm fait gagner de la place, mais elle permet quand-même d'introduire la main dans le bac et de prélever les pièces sans problème.
Fond nervuré extrêmement solide
» Les bacs EMB sont dotés d'un fond nervuré solide aux dimensions européennes. Ils conviennent pour des capacités de charge élevées. Grâce à la modularité des dimensions, les bacs peuvent être empilés en toute sécurité, quelle que soit leur taille.
Poignées ergonomiques
» Les poignées coquille ergonomiques assurent un grand confort lors du transport et de la manipulation. Les surfaces intérieures rectilignes offrent un grand volume de remplissage.
Nettoyage facile
» Les parois intérieures lisses sont faciles à nettoyer.
Parfait pour les systèmes Kanban

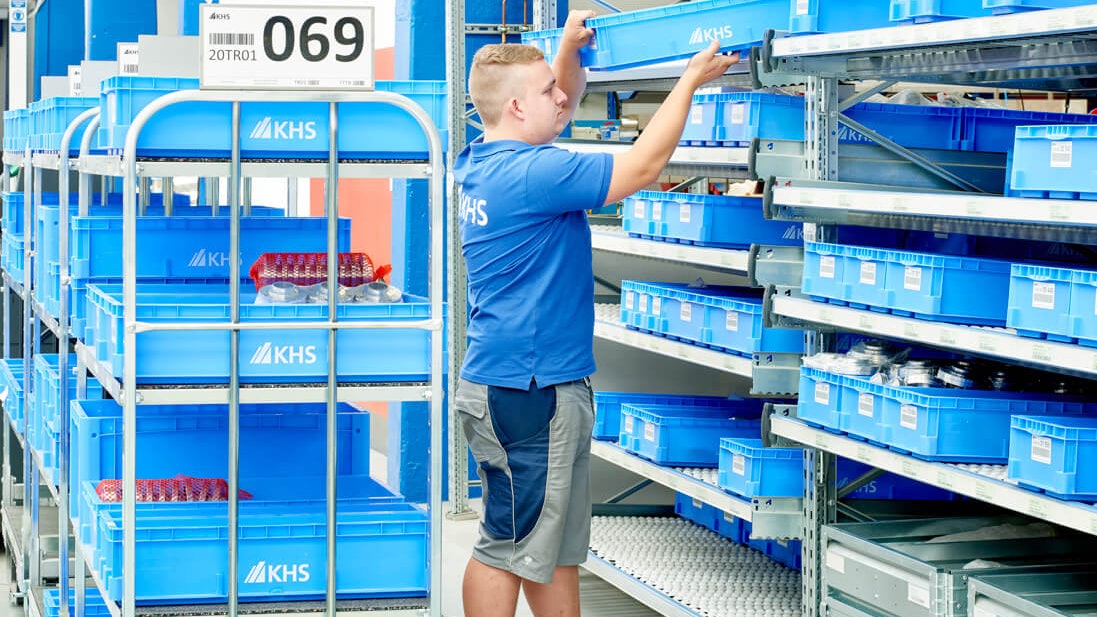

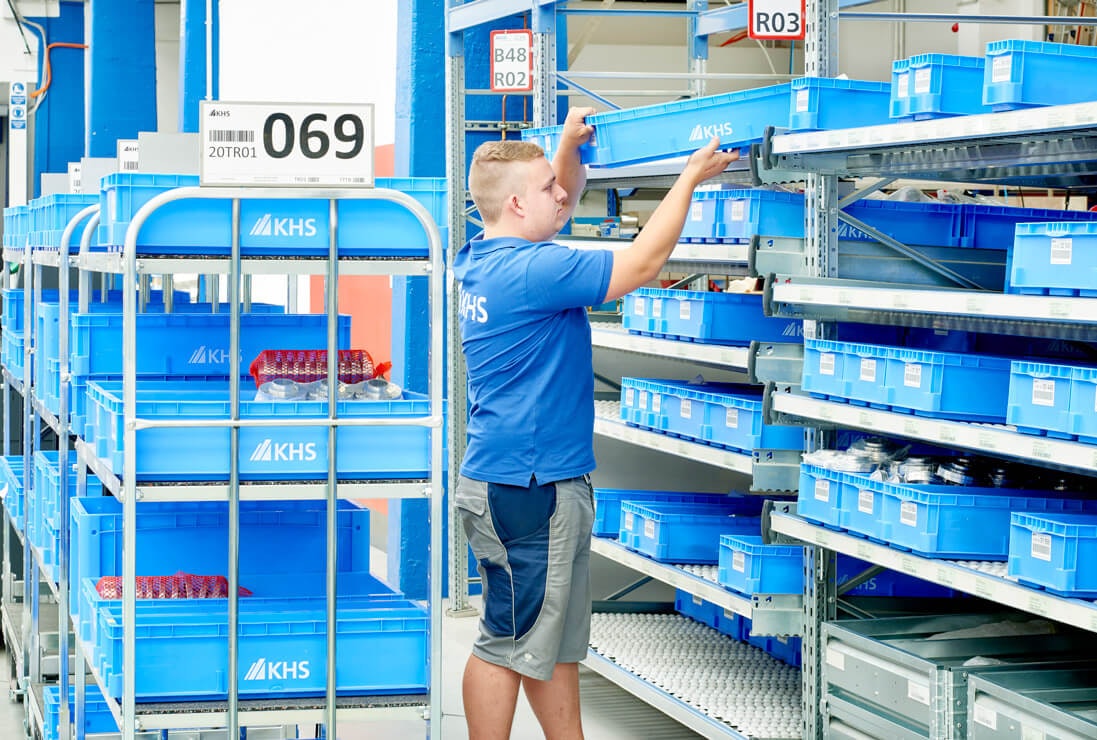

» Les bacs EMB conviennent parfaitement pour une utilisation aux rayonnages à tablettes inclinées ou aux rayonnages dynamiques colis. Ils sont donc idéaux pour les processus Kanban au sein des zones de production et d'assemblage.
Application sur site et caractéristiques principales de notre solution de stockage
- KHS utilise un système Kanban à deux bacs pour approvisionner les zones de production et d'assemblage - complété par un approvisionnement en matériel conventionnel.

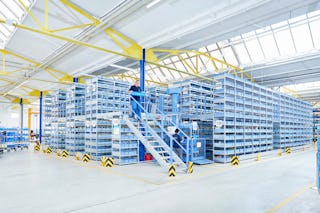

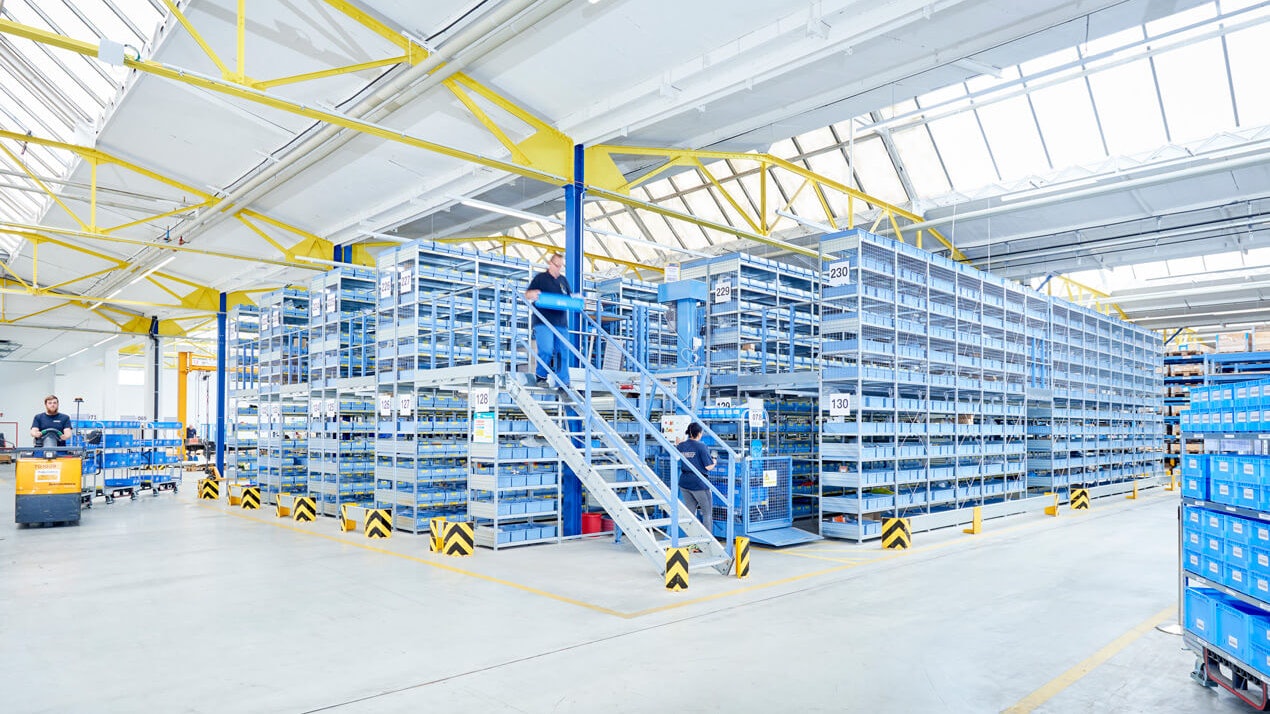

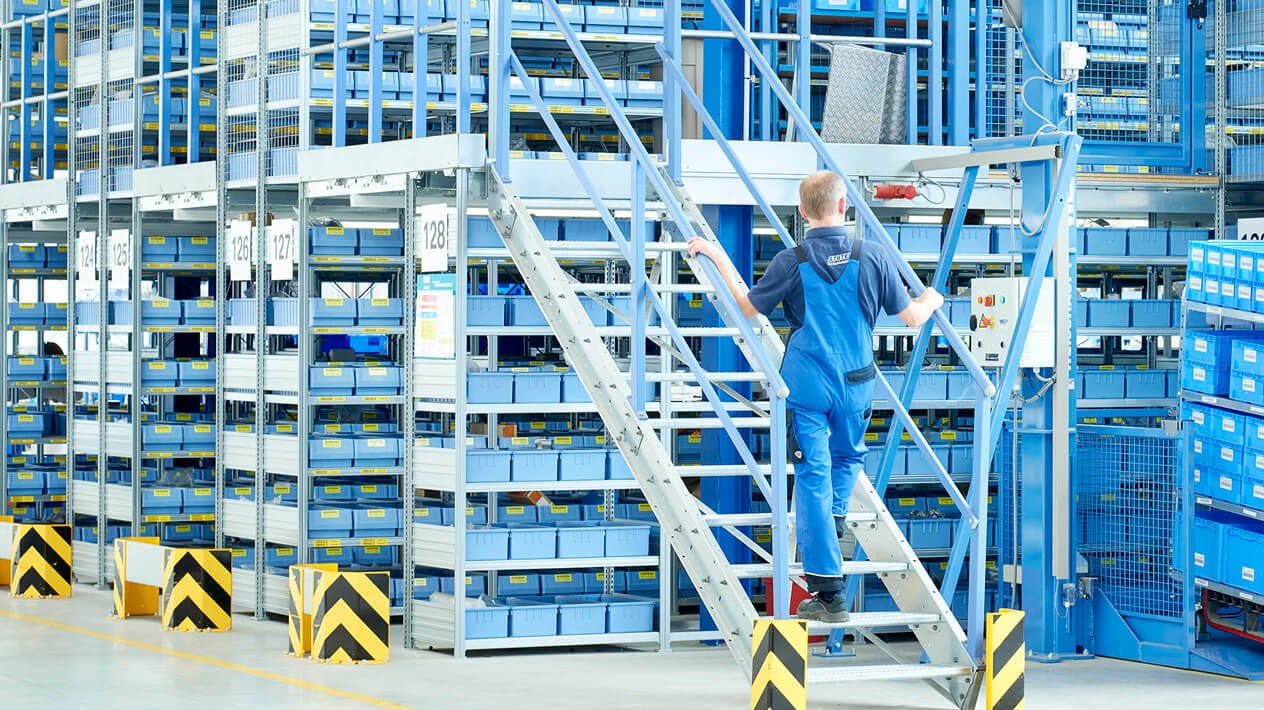

- Comme la préparation des pièces sur les lieux de travail est essentiellement un processus manuel, des rayonnages à hauteur ergonomique sont installés dans les zones de réapprovisionnement.
- Les rayonnages accueillent les nouveaux bacs. Des bacs identiques ont toujours le même contenu. Le monteur sait ainsi exactement où se trouve telle ou telle pièce et peut y accéder rapidement.
- Les boxes permettent de stocker et de transporter de nombreuses variantes d'articles tels que les petites pièces, les charges lourdes ou les composants longs.
- Les bacs sont remplis par un prestataire logistique et placés sur des chariots.
- Le plateau d'un chariot a les dimensions d'une demi-palette européenne (1200 x 600 mm) et contient toutes les pièces nécessaires à la fabrication d'un sous-ensemble. En conséquence, un nombre donné de bacs est positionné sur un chariot. Les chariots sont reliés entre eux pour former un train selon la méthode « Milk Run » qui alimente les différents postes de montage.
- Les bacs vides sont ramenés, également sur les chariots, pour être réapprovisionnés.
- Tous les bacs sont munis de codes bien visibles de l'extérieur. On voit ainsi immédiatement quelles pièces se trouvent dans chaque récipient.
- Les articles sont attribués à des emplacements fixes. Le responsable de la mise en place reconnaît directement à quel endroit du rayonnage un bac doit être placé.

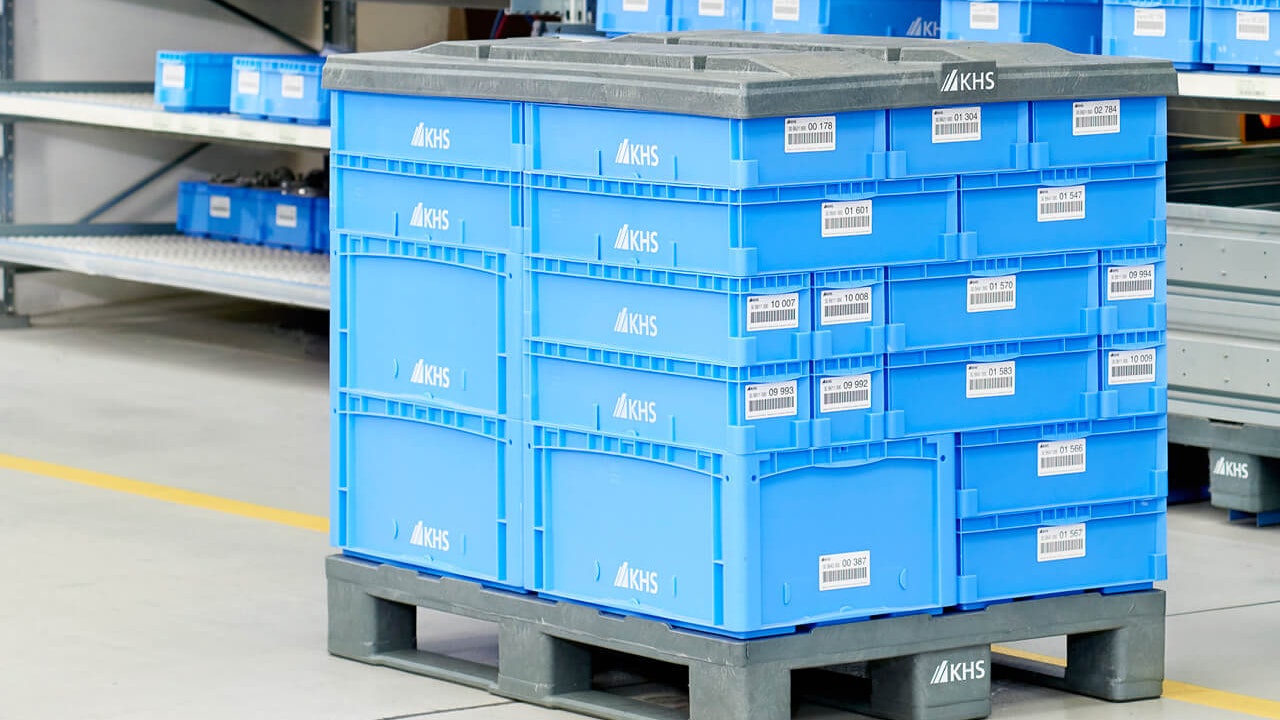

- Grâce aux dimensions modulaires, les bacs EMB de toutes tailles peuvent être empilés les uns sur les autres. L'ordre de gerbage est alors indépendant de la taille des bacs.
Les avantages pour le client
De quelle manière la solution BITO a-t-elle aidé notre client à réaliser son plein potentiel ?
- Les nouveaux bacs simplifient considérablement le flux de matériaux et de transport et facilitent le travail.
- La longueur standard du bac de 600 mm est idéale pour le stockage de charges longues.
- Le rapport largeur/longueur avantageux des bacs permet d'utiliser tout le volume du bac, notamment lors du stockage de pièces longues.
- La longueur des bacs de 600 mm assure un taux élevé d'utilisation du volume dans les rayonnages dynamiques colis. Quelles que soient la largeur et la hauteur du bac, les rails à galets d'un niveau dynamique peuvent toujours accueillir 2 bacs en profondeur. Avec les nouveaux bacs EMB, l'utilisation de l'espace des rayonnages a augmenté jusqu'à 40 %.
- Dans le passé, l'espace disponible pour le réapprovisionnement était trop petit. Il peut désormais être utilisé efficacement grâce aux nouvelles dimensions des bacs. La surface nécessaire à la mise à disposition du matériel aux postes de montage est désormais très bien proportionnée au nombre de pièces mises à disposition.
- Ergonomie améliorée aux postes de montage, seuls très peu de bacs sont en attente en dehors de l'espace de préhension classique.
- Accès plus rapide aux pièces.
- Malgré des largeurs différentes et indépendamment de la hauteur, les bacs peuvent être empilés de manière à rester bien en place lors du transport. Il n'est plus nécessaire de sécuriser davantage le chargement.
- La compatibilité des bacs EMB évite également de devoir réempiler les bacs, par exemple lorsqu'un grand bac est ajouté à la fin de la formation de la pile, alors que seuls des petits bacs ont été utilisés au début - ou inversement.
- Le volume des chariots-train est désormais parfaitement exploité.
- Aperçu plus rapide du chargement grâce au codage et à l'étiquetage des bacs et à la présentation organisée des bacs sur les chariots.
- Pas de poignées ouvertes, ce qui permet d'utiliser toute la hauteur du bac et d'éviter que les petites pièces ne sortent.
- La poignée coquille de l'EMB est très conviviale et ergonomique.
- La construction particulièrement rigide du fond permet d'éviter le fléchissement, même en cas de charges ponctuelles importantes provenant de composants lourds.
- Les différents services travaillent désormais de manière beaucoup plus efficace, avec des effets positifs évidents sur les coûts des processus.
„Nous avions besoin d'un conteneur adapté au pool et à tous nos sites, qui tienne compte de toutes les particularités de la gamme de matériaux KHS. KHS voulait optimiser les processus de transport et de flux de matériel avec une série de conteneurs adaptés aux exigences et gagner en efficacité dans les processus internes d'approvisionnement de la production afin de réduire les coûts. Le bac modulaire EMB de BITO a permis d'atteindre cet objectif.“
